伸縮輸送機是物流、快遞、倉儲等行業裝貨卸車的好幫手，伸縮輸送機目前有3種，一種滾筒伸縮輸送機，一種是皮帶伸縮輸送機，一種是以福來輪為滑行的伸縮輸送機；每種伸縮輸送機都有特點和使用用途；

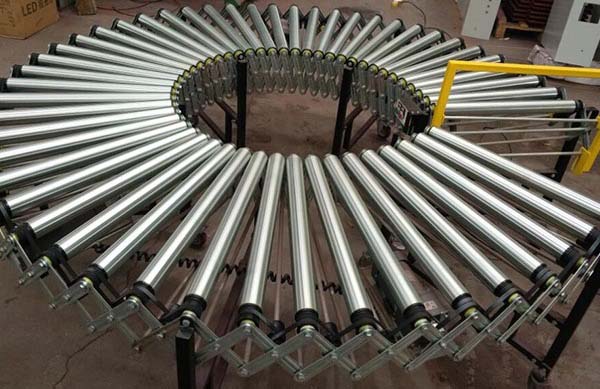

伸縮式滾輪輸送機是利用可擴展部件制作框架的輸送機。它的面積很小，可以隨意伸展。伸縮與展開的比列是1:3，方向彎曲可變的。它可以靈活地改變傳輸方向。最大它可以達到180度時，傳輸載體是多樣的。傳動載體可以是滾子或福來輪。隨著電子傳動技術的發展，用電動滾輪或微型馬達驅動更方便、更經濟。
伸縮滾筒輸送線：1。滾筒輸送線作為一種效率高、可靠性高、組合方便、結構簡單的運輸設備，廣泛應用于各行業的成品、物料輸送、分選和在線作業中，常被稱為“輥道、輥軸”等。
下面是裝車常見的滾筒式伸縮輸送；

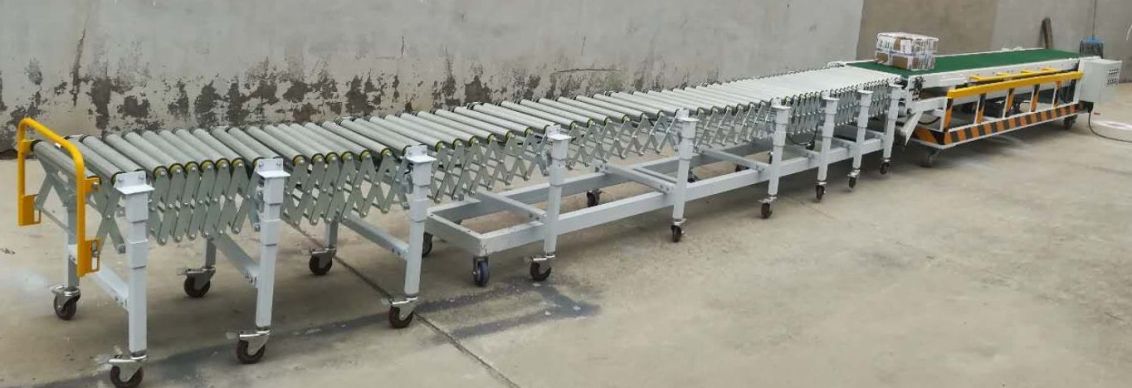

1米伸縮無動力滾筒輸送機：展開后后長度為1米，縮進后約為1/3。滾筒直徑為38 mm或50 mm，長度為500 mm或600 mm，高度750 mm可調（常規為650~950 mm）。使用移動皮帶制動輪，您可以直接運輸物體或轉向運輸對象。這種伸縮筒式輸送機以1M為一個單元，可連接成各種長度，以滿足不同用途的需要。常用于各種物流貨運場合，集裝箱載貨，使用非常方便。
伸縮滾筒輸送機是依靠滾筒來輸送貨物的，主要由滾筒、機架、托架、傳動裝置等部件組成。具有輸送能力大、運行速度快、輸送平穩等優點，可實現多種共線調車輸送。
1.結構形式：直線機、頂升機、后轉、叉分流機。
2。輥型：無動力輥、塑料輥、電動輥。
3。壓路機材質：金屬棒，塑料棒，電動棒。
4.碳鋼噴涂，鋁合金型材，不銹鋼型材。
設備特點：輸送平穩，物料與輸送帶無相對運動，可避免對輸送帶的損壞。噪音低，適合安靜的工作環境。結構簡單，維修方便，能耗低，使用成本低。用途：輕工、電子、食品、化工、木材、機械等行業。
標準滾輪線的寬度為200毫米，300毫米，400毫米，500毫米，1200毫米等。其他特殊規格也可根據客戶需要采用。翻輥線標準的翻輥半徑為600毫米，900毫米，1200毫米等，也可根據客戶需要采用其他特殊規格。直缸用的滾筒直徑為38毫米，50毫米，60毫米，76毫米，89毫米等。..
伸縮輥道輸送線作為一種速度快、可靠性高、組合方便、結構簡單的運輸設備，廣泛應用于各種行業的成品、物料輸送、分揀和在線作業中，常被稱為“輥道、輥軸”等。

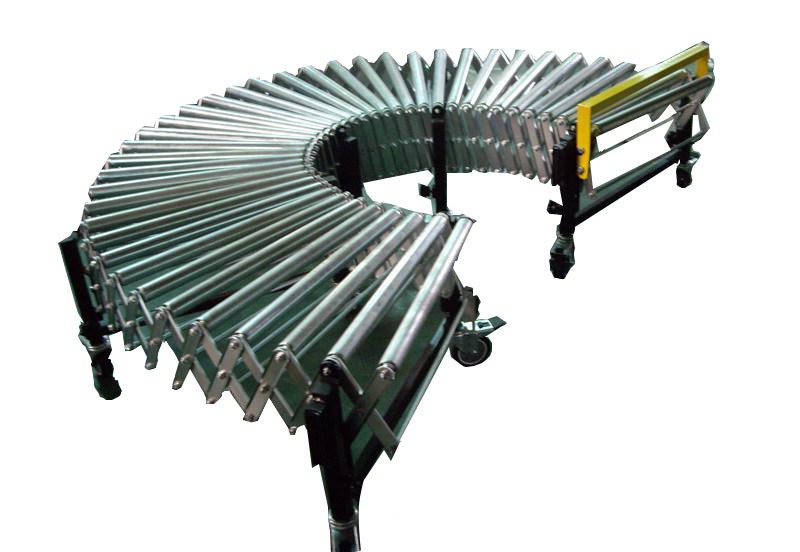

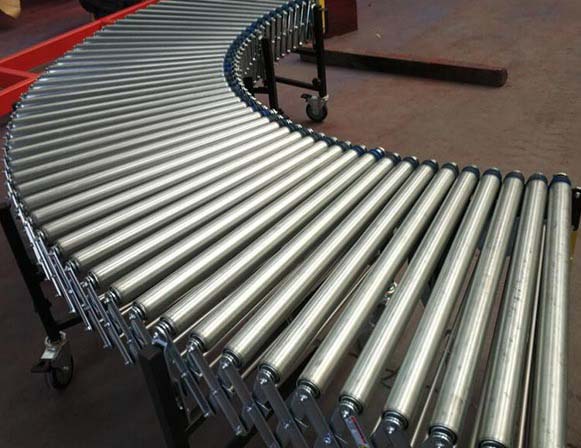

彈性滾筒輸送機是一種以彈性元件為機架的輸送機。車身可自由改變方向，任意改變視點，腿高可調，下部裝有可移動的腳輪，可根據需要形成直線段和弧段。適用于需求敏感的移動式非動力輸送機，腳輪可帶制動器，牽伸長度可限，滾動部件有單列滾輪、雙列滾輪和富來輪。作為一個單站至少有兩個單元，以一組網片為一個單元。
應用：廣泛用于各行業的產品包裝盒和手提袋的包裝。
應用優點：成本低，結構簡單，維修方便，運行可靠，運輸能力強。
彈性輥式輸送機采用自行研制的鋁合金數據為框架，承載能力強（300kg/m），選用進口鑄件。設備美觀耐用，也可根據客戶要求制造。
主要研究結果如下：1。占用面積小，彈性自由，單位長短比為3倍。
2、方向是可變的，可以敏感地改變運輸方向，*可以達到180度。
3.載體是多種多樣的，載體可以是輥?zhàn)踊蜉佂病?br /> 4。鑄機設備移動方便，升降設備可以靈敏地調節機組或各高度，也可以調節成斜面。

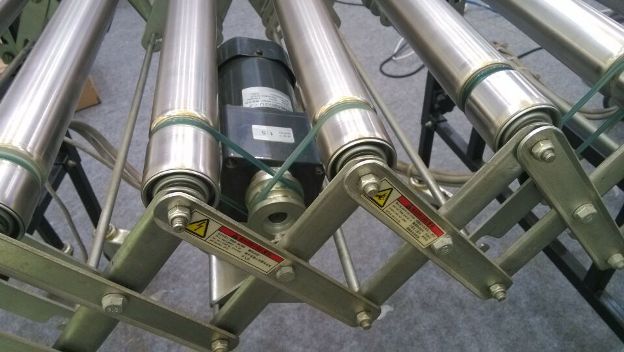

5、用電動滾輪或微電機驅動，可以更方便、更省力
2。輥型：無動力，堆積式。動力輥線有：鏈?zhǔn)?、PU帶、摩擦型、“O”帶、電動等傳動方式；回轉輥線有：30°、45°、60°、90°、180°、“S”型轉向輥線、分流機構、自動移動式等，并有專門的滾動輥線。3。軋輥材料：碳鋼鍍鋅，不銹鋼，鋁合金，膠水等，分為平面直線，平面壓痕，圓錐彎曲；動力軋輥一般有：?jiǎn)蚊嬷辨溳啠ú郏瑔芜呺p鏈輪（槽），雙面單鏈輪（槽）；精密軸承用于滾子兩端。性能參數名稱：滾子直徑（Mm）/單位小長度（Mm）/單位大長度（Mm）/單位重量（Kg）/單位承載能力（Kg）
單輥伸縮輸送機38毫米，50毫米60毫米。76毫米
雙輥伸縮式輸送機38毫米,50毫米
福來輪伸縮式輸送機38,48 350 1150 20 30
伸縮式輸送機的使用和維護具有靈活、靈活、省力的特點。易于安裝，一個單位可以高達三倍的短和更長的比例，輸送機受到廣大客戶的高度贊揚。

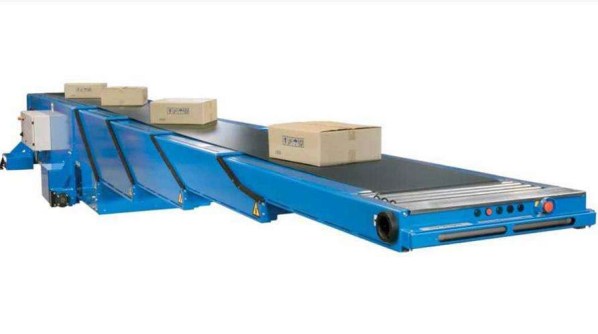

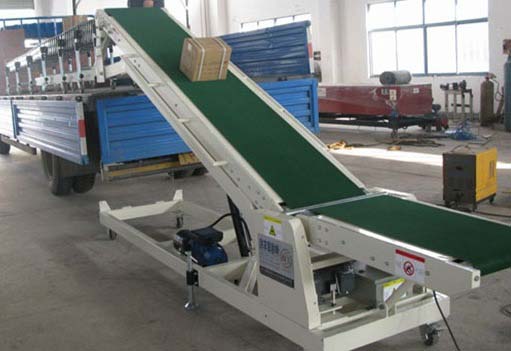

伸縮皮帶輸送機簡介：
伸縮皮帶輸送機原理：伸縮式帶式輸送機在普通帶式輸送機的基礎上增加了伸縮機構，使帶式輸送機能夠在長度方向上自由伸縮。
伸縮皮帶輸送機優點

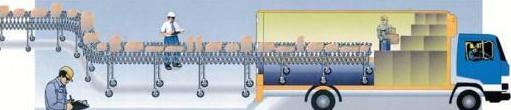

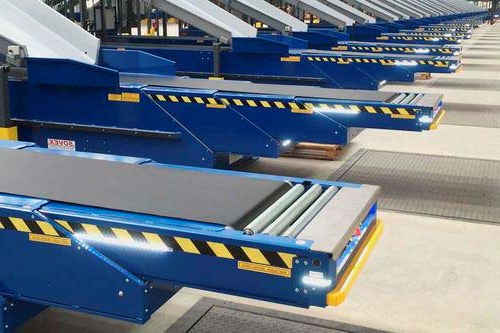

用戶可以根據輸送長度要求輸送機的長度，隨著輸送機伸縮可以隨時控制輸送傳送帶的長度。隨著裝卸車或者碼垛的需要，在配有自動升降裝置的機架上，使用者還可以隨時控制輸送機末端的下料高度。伸縮式帶式輸送機主要用于車輛帶有箱體或者集裝箱形式的裝卸和具有伸縮要求的物料碼垛等需求。極大大縮短了物料的人工往返搬運距離，縮短了裝卸時間，減輕了勞動強度，減少了貨物的損壞，降低了裝卸成本，提高了工作效率。伸縮式帶式輸送機在設計之初可雙向運轉，輸送物料。伸縮輸送機不但在箱體車輛裝車方便，也可以可與其他輸送設備及物料分揀系統配合終端使用，實現物料進出倉庫或車輛裝卸的自動化生產；
伸縮輸送機規格 輸送機節點數量：兩段式、三段式、四段式。輸送帶寬度：500毫米、600毫米、700毫米、800毫米、1000毫米、1200 mm。皮帶輸送速度可選擇：一般以恒速為主?？蛇x擇皮帶輸送方向：?jiǎn)蜗蚧螂p向輸送物料。輸送帶傾角可選擇：水平輸送、傾角輸送或自動提升。輸送機固定截面基座可選擇：固定或移動。運輸速度：＜30 m/min。輸送機承載能力：＜70 kg/m。
伸縮皮帶輸送機包含兩段式伸縮皮帶機，三段式伸縮皮帶機；四段式伸縮皮帶機；如果有特殊尺寸需求，可以定制伸縮皮帶機
伸縮式皮帶輸送機分為兩部分：固定部分和移動部分。固定部分由頭部傳動裝置，存儲裝置，可伸縮帶裝置等組成;非固定部分是一個可以快速拆卸的支架，沒有螺栓連接，機器尾部是由。
（1）機頭傳動裝置：
它由主驅動滾筒、減速機器、液力偶合器、H型機架、卸料滾筒和皮帶清掃器組成。頭部驅動裝置是整個輸送機的驅動部分。兩臺電機分別通過液力偶合器和減速器將節距傳遞給兩個驅動鼓。齒輪傳動時，應卸下一套電動機、液力偶合器和減速器。
伸縮皮帶輸送機需要配套液壓聯軸器，由泵輪、渦輪輪、殼體、從動軸等組成。其特點是在泵輪的一側有一個輔助室。馬達啟動后，液流通過一個小孔進入錄音室。因此，負載可以以更平衡的方式啟動，電機可以在接近固體負載的位置啟動。在工作時，外殼加上20號機械油。充油能力為14立方米。減速器使用上齒輪減速，第一級是弧錐齒輪。第二、三級為斜齒和直齒圓柱形齒輪，
總傳動比25.564，與sgw-620/40t刮刀輸送機互換。減速器直接用螺栓固定在機架上。
卸料端和清頭器為帶式后擋式，卸料方便，機頭前端有一延伸卸荷臂，由卸料鼓和延伸架組成，轉鼓安裝在延長架上，軸的位置可通過軸承兩側的螺栓調整。為了調整機頭輸送帶的偏差，在卸料滾筒下部設置兩個清潔器。由于清掃機的刮板緊壓在膠帶上，因此可以除去粘碎的煤塊，并且可以移除皮帶擋板，以防止輸送帶在停止時向后轉動。
（2）收放膠帶裝置：
它位于張力絞車的后部，由機架、調整輥、減速器、電機、轉桿等組成。它的功能是將傳送帶添加到傳送帶機身上或?qū)⑵鋸膫魉蛶C(jī)身上移走，并在機架的兩端和后端安裝一根旋轉桿。當磁帶被增加或減少時，它用于夾緊主帶，當滾筒組用于卷筒起飛和釋放磁帶時調整導軌，將滾筒的一端推入帶有尾框的框架中，另一端位于減速機的軸的頂部。啟動電機通過減速機軸的表盤驅動滾筒，松開磁帶，并且在磁帶釋放時不打開電機使?jié)L筒倒轉。當不工作時，移動軌道可以用螺栓懸掛在機架上以減小寬度。在移動軌道上方設置吊裝裝置，懸掛滾筒，并根據具體情況加寬巷道寬度，便于皮帶收集時的操作。
（3）中間架：
無螺栓連接的快拆支架由H型支架，鋼管，扁平輥和鉤型槽輥，“V”型輥等組成。它是機器的非固定部分，鋼管可以是用作拆卸機器。機身，用銷釘固定在鋼管上，可用小錘子移動，鉤形槽輥膠合，槽角30°，鉤在鋼管銷上，鉤住弧形制動器齒槽和惰輪通過齒槽懸掛在銷上，并可前后移動以調節滾輪的位置，以控制皮帶的偏差。
（4）進料裝置和出料裝置：
進料裝置安裝在進料裝置的后面，物料從轉向部轉移到進料部。運輸材料由本段裝至卸載段。卸料裝置由一組斜輥在卸料段卸料。卸貨部分是直接的極端。機尾由導軌和機尾鼓座組成。導軌的一端用螺栓固定在中間的支撐座上，另一端的前端用柱塞膠水連接，以適應不均勻的底板。尾鼓與儲罐帶裝置鼓體結構相同。它可以互換，它的軸位置可以通過螺栓調整，以調整飛機尾部傳送帶的偏差。尾鼓的前端裝有刮板，可在鼓面上用碎煤或煤刮掉，收集在泥槽中。用特制的泥板取出。尾部設有緩沖滾輪組，可減少煤塊對膠帶的沖擊，有利于提高膠帶壽命。

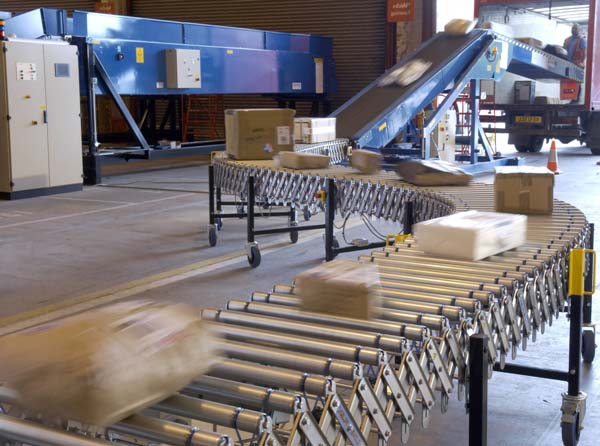

以上理論系統的介紹了伸縮皮帶輸送機的原理，實際上伸縮輸送機就是在普通帶式輸送機的基礎上增加了伸縮機構，伸縮式帶式輸送機可雙向運轉，輸送物料。伸縮式帶式輸送機可與其他輸送設備及物料分揀系統配合使用，實現物料進出倉庫或車輛裝卸的自動化生產；
無動力伸縮輸送機

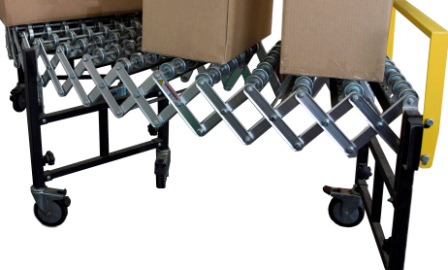

無動力伸縮輸送機以福來輪為滑動輪子，結構及運行原理類似于無動力滾筒輸送機，適合于輸送箱子或者固定塊狀物品，福來輪無動力伸縮輸送機結構簡單，使用方便，不用時縮進放置一邊，占用空間??；
伸縮輸送機也是隨著機械加工技術的發展而逐漸被客戶所接受，以上的介紹希望幫助大家認識伸縮輸送機；
